Equipamento automático do corte do tipo de Lvjoe após ter laminado o filme do PVC

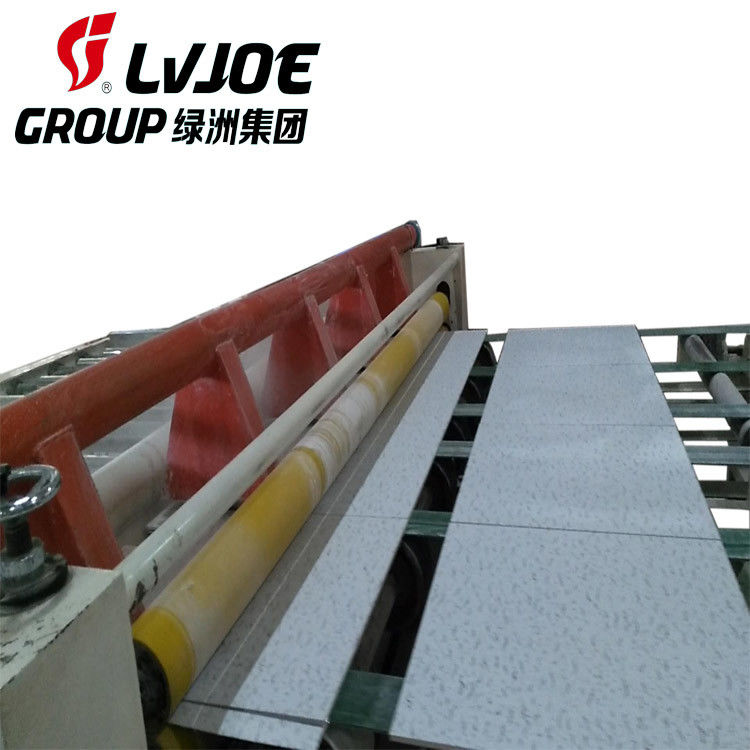

A máquina da laminação da placa de gipsita é laminar o vidro de fibra, papel, filme do PVC e a folha de alumínio na placa de gipsita, os produto acabados pode ser usada como o painel da telha do teto e de parede da separação.
Fluxograma:
Varredura-revestimento-secagem de alimentação-pre da placa automática e transtorte-- laminação desenrolar-pneumática da folha de alumínio para a laminação desenrolar-pneumática placa-corte-transportar-automática do filme e da reviravolta-revestimento-secagem e do filme transportar-PVC da gipsita para o placa-corte do filme e da gipsita (manual, automática) — — secagem e saída-autolift corte-horizontal transportar-longitudinal do transporte da corte-correia que empilham o embalagem-transportar-elevador do transportar-estiramento (empilhamento dos produto acabados)
Máquina de alimentação automática da placa de gipsita
O impulso do cilindro a placa de gipsita que acima na plataforma do elevador da pilha ao rolo do transporte, se apronta para laminar o filme do PVC e do alumínio
Carga-rolamento máximo: 3000kg
Curso: 1500mm
Mínimo Altura: 620mm
Máximo Altura: 2000mm
Tamanho da plataforma: 1200*2400mm

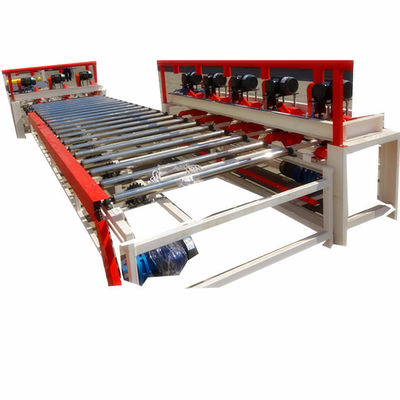

Máquina de corte automática
Consista em dois grupos que cortam o sistema: corte vertical/longitudinal e corte horizontal, sistema equipado do coletor de poeira.
Corte a placa grande de 1.2*2.4m à placa 603*603mm/595*595mm pequena.
Velocidade do corte: 15m/min
Faca de corte: vertical/longitudinal: 3 lâminas; horizontal: 5 lâminas
Poder total: 17.15KW
|
Espessura da folha
|
5-30mm
|
|
Maneira do ajuste da velocidade
|
Velocidade síncrono de conversão de frequência que regula
|
|
Capacidade anual
|
2-4 milhão Sq.m
|
|
Material do filme
|
Filme do PVC, folhas de alumínio, material decorativo, etc.
|
|
Material de folha da placa
|
Rodapé do PVC, placa de gipsita, placa de madeira, placa secional, de espuma do PVC placa, etc.
|
|
Modo de empilhamento
|
10 camadas (4packages/layer) |
|
Modo do corte
|
longitudinalmente: 3 lâminas, horizontais: 5 lâminas |
|
Dimensão de Overrall
|
comprimento: largura de 56000mm: 9200mm |
|
Modo da laminação
|
Lado dobro: parte anterior e parte traseira estratificadas no um tempo
único lado: lado da estratificação uma ao mesmo tempo
|
